[2008/11/27] Underactuated Double Inverted Pendulum

작성자: 허필원 (2008/11/27)

이번 학기 TAM212 (Introduction to Dynamics) TA 를 하면서 나름대로 재미있는 시간을 보내었다. 학생들은 학생들대로 필요한 내용들을 나에게서 부터 배웠고, 나도 학생들과 대화하면서 재미있는 시간들을 보내었다. 이제까지 수많은 과외들을 해 왔지만, 실제로 매주 3시간씩 학생들 앞에서 강의 및 토론을 한다는 것은 새로운 경험이었고, 나 또한 학생들로 부터 무언가를 배울 수 있는 시간이었다. 평상시에는 수업시간에 그렇게 큰 준비를 하지 않고 들어간다. 그만큼 수업 내용이 나에게 편하다고나 할까. 그런데, 이제 다음 주이면 기말고사 전이기 때문에 내가 가지는 거의 마지막 또는 2주 정도 되는 것 같다. 그래서 평소에는 하지 않던, 수업시간에 학생들에게 무엇을 가르칠까를 생각해 보았다. "학생들이 이 수업을 듣고 나서 기억에 남는 것은 무엇일까?" 아마도 지금까지라면 "짜증나는 수업", "시험과 숙제가 너무 어려웠던 수업", "이번 학기에 듣는 다른 모든 수업들 다 합쳐도 이 과목보다는 쉬울거야…", "뭔가 힘들긴 했는데, 학기가 끝나고 나니까 뭘 했는지 기억이 나지 않는 수업?" 등등….

뭔가를 보여줘야 겠다는 생각이 들었다. 단순히 숙제문제에서 벗어나서 여기서 배운 것들로 무엇을 할 수 있는지 보여줘야겠다는 생각이 들었다. 일상생활에서 볼 수 있는거나 쉽게 이해할 만한 시스템이 있을까 생각을 해 보았다. 순간, 떠오른 예가 double pendulum 이었다 (한국말로 하면 복진자 인가? 어감이 약간 이상함..ㅋㅋ). Double pendulum 의 움직임은 단순해 보이지만, 사실은 그 움직임 자체가 Chaos 를 가지고 있다. 아래의 그림을 보자. 가운데에 pin joint 가 있고, 파란색 막대기가 수평으로 누워 있다. 이 막대기는 그림상으로는 하나의 막대기로 보이지만, 사실은 2개의 막대기가 서로 나란히 누워 있고, 그 끝이 pin joint로 연결되어서, 마치 하나인 것 처럼 보일 뿐이다. 현재 중력이 아래 방향으로 작용하고 있다면, 이 2개의 막대기의 운동은 어떻게 될까?

그 결과는 저 아래에서 확인하도록 하고, 글을 계속 진행해 나가도록 하자.

운동방정식을 새우는 과정 자체는 아주 단순하다. Newton 법칙과 Euler 법칙을 각각의 rigid body 에 적용시켜서 운동방정식을 유도해 내면 된다. 아래는 Free body diagram 을 나타낸 것이다.

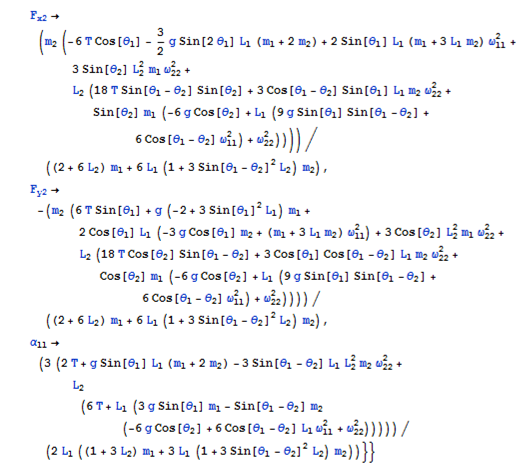

6개의 운동방정식과 4개의 kinematic equation 을 얻어낼 수 있고, 모르는 변수가 총 10개 이므로 이 방정식을 analytical 하게 풀어 낼 수 있다. 그 결과는 어떨까? Mathematica 로 풀어보면, 거의 A4 용지 3페이지에 달하는 solution 을 얻어낼 수 있다. 다시한번 FullSimplify 라는 명령어로 10분 이상 단순화 작업을 하더라도 A4 용지 1페이지 분량의 Solution 을 아래와 같이 얻게 된다. 일단, 시작부터 심상치 않은 듯 하다. 단순한 막대기 2개의 움직임이 이렇게 복잡한 운동방정식을 가질지 예상을 못했을 것이며, 또한 식 자체도 아주 심하게 highly nonlinear 이다. 별로 좋은 상황은 아닌듯 하다.

복잡하기는 하지만, 그래도 내가 힘든 것은 아니다. 계산은 컴퓨터가 해 주니까. 그럼 그 다음 단계는 무엇인가? 이제 Simulation 을 해야 한다. 적절한 시간 간격을 주고, 그 시간동안 double pendulum 의 움직임이 어떻게 될 것인가를 실제 실험을 거치지 않고 컴퓨터로 미리 알아보는 것이다 (너무 쉬운 내용을 쓰나? 아무튼, 이 글의 초첨은 학부 2,3,4 학년 이니까 뭐…..패스…). 이것은 Analytical 하게 찾아내기가 거의 불가능 하다. 앞의 과정에서 얻어낸 운동방정식은 사실 미분방정식이다. 만약 이 미분방정식이 단순히 Linear 이고, 변수들이 uncouple 되어 있다면, analytical 하게 풀어볼 시도라도 한번 해 볼 수 있지만, 위에서 보듯이, 운동방정식은 highly coupled nonlinear 이다. 그러므로, analytical 하게 푸는 것은 일찌감치 포기하고, numerical 하게 푸는 것이 정신 건강상 좋다.

그럼, 이제 위의 운동방정식을 \(1st\) order state equation 형태로 바꾸자. 일반적으로 다음과 같다.

\[ \dot{x}=f(x,u) \]

이 예제의 경우 4개의 state 가 존재한다. 즉, \(x=[\theta_1,\omega_1,\theta_2,\omega_2]^T\) 이다. 그리고, 입력 \(u\) 는 \(T\) 로 사용되었다.

위 운동방정식을 \(1st\) order state equation 형태로 바꾸면 다음과 같다.

\[ \begin{bmatrix} \dot{\theta}_1 \\ \dot{\omega}_1 \\ \dot{\theta}_2 \\ \dot{\omega}_2 \end{bmatrix} = \begin{bmatrix} \omega_1 \\ \alpha_1 \left( \theta_1,\theta_2,\omega_1,\omega_2,T \right) \\ \omega_2 \\ \alpha_2 \left( \theta_1,\theta_2,\omega_1,\omega_2,T \right) \end{bmatrix} \]

여기서 \(\alpha_1(\cdot)\) 과 \(\alpha_2(\cdot)\) 는 위의 운동방정식에 나와 있다 (엄청 복잡해서 타이핑할 엄두가 안남). 이렇게, 시스템이 \(1st\) order state equation 으로 나타나면, 이제 Simulation 은 아주 쉽다. Matlab 의 ode45 (사실, Mathematica 에서는 어떻게 하는지 잘 모름) 를 사용하면 된다. 내가 원하는 time interval 에 내가 관심있는 initial condition 을 주면 된다. Double pendulum 이 수평으로 높여 있고, 초기 속도는 모두 \(0\) 이라고 가정할 경우, 즉 pendulum 을 수평 상태에서 가만히 놓았을 경우의 Simulation 결과를 아래에 나타내었다. Animation 은 Flash 를 사용하였다.

이걸로, double pendulum 이라는 놈의 자연현상을 비슷하게 재현해 보았다. 그런데, 사실 이것에서 그치면 별로 큰 의미가 없다. 그냥 "아~ 그렇구나…그래서 어쩌라고?" 라는 반응이 아주 자연스럽게 나올 것이다. 한단계 더 나아가서 생각해 보자. 한단계 더 나아간다고 해도, 사실 그것들은 우리가 일상생활에서 아무런 생각없이 하는 행동 중 하나에 지나지 않을 수도 있다. 예를 들어, 아래의 동영상을 보면, 무슨 말을 하는지 이해할 것이다. 어릴 때 우산 같은 긴 물건들을 손으로 균형잡던 경험들이 대부분 있을테니까.

즉, 이제부터 이야기 할 것은 control 이다. Control 이란 무엇일까? 이렇게 질문해 놓고도, 한마디로 대답하기 힘들다는 것을 잘 안다. 하지만, 대략적으로, 대부분의 사람들이 고개를 끄덕일 수 있을 정도의, "뭐 그것도 말은 되는군" 정도의 설명을 하자면 다음과 같다. 한마디로, 어떤 물체를 내가 원하는 용도로 쓰기 위함이다. 물론, 그렇게 하기 위해서는 그 어떤 물체에 대한 현상 (Dynamics) 을 잘 이해하고, 어떻게 그 물체를 조작 (Control) 하면 내가 원하는 행동을 하게 할 수 있는지를 알고 있어야 한다. 잠깐 다른 소리 하나 하면, 여기서 이야기 했듯이 Control 의 목적은 내가 원하는 뭔가를 하기 위함 즉, 실제적으로 그 물체를 어디엔가 써먹기 (application) 위함이다. 근데, Control 을 잘 하기 위해서 너무나 깊은 수학적 배경이 필요하고, Application 보다는 Theory 쪽으로 가는 것 같다. 물론, Control 을 조금 더 잘 하기 위한 노력인 것은 알겠지만, 약간은 주객이 전도된 듯 하다.

그럼, 이제 본론으로 들어가서, 실제적으로 Double pendulum 을 Control 해 보자. 우리의 목적은 앞에서 본 동영상과 같이, 두개의 pendulum 을 수직으로 세우는 것이다. 물론 동영상에서 나오는 것은 single pendulum 이고, double pendulum 보다는 훨씬 더 간단하다. 그렇다면 어떻게 하면 이렇게 복잡한 double pendulum 을 수직으로 세울 수 있을까? 일단 우리에게 주어진 입력, 즉 우리가 control 할 수 있는 것은 천장에 붙어있는 pin joint에 연결된 모터 하나 이다. 두개의 pendulum 사이에 연결된 pin joint 에는 모터가 없다.

어떤 controller 를 사용하는 것이 좋을까? 어떤 상황이든, Linear Control 을 사용하는 것이 가장 좋다. 왜냐하면 linear control 은 이미 거의 완벽한 수준으로 이론이 정립되어 있고, 웬만한 수준에서는 거의 대부분 이해하고 있다고 생각하기 때문이다. 하지만, 앞에서도 보았지만, double pendulum 은 너무도 심하게 nonlinear 이다. 그래서 Linear control 을 사용하기 힘들것 같다. 하지만, 그렇다 하더라도 Linear control 의 장점을 쉽게 버리지는 못한다. 그래서, 보통은 equilibrium point 주변에 대해서는 linear control 을 사용한다. 왜냐하면 equilibrium point 주변에서의 아주 미세한 움직임에 대해서는 어떠한 nonlinear system 이라 할지라도 locally linear system 으로 움직이기 때문이다 (Taylor approximation 을 생각해 보면 된다). 그럼, equilibrium point 주변에서는 linear control 을 쓰기로 하자. 당연히 필요한 것은 equilibrium point 에 대해서 double pendulum 을 Linearization 하는 것이다. 이것은 조금 뒤에 이야기 하도록 하자.

그럼, equilibrium point 주변이 아닌 곳에서는 어떻게 할까? 예를 들어 아래 그림과 같이 pendulum 이 초기 상태로 놓여있다면, linear control 은 사용할 수가 없다.

아래에 있는 pendulum 을 수직위치까지 갖다 놓는 mechanism 이 필요하다. 이것을 보통 swing-up control 이라고 한다. 간단하게 search 를 해보니까 몇몇 swing-up control 방법들이 이미 논문으로 나와 있는 것 같다. 여기서는 내가 사용하기 편하고 이미 잘 알고 있는 optimal control 을 사용할 것이다. 물론, 오랜만에 간단하게 optical control 내용을 정리하려는 의미도 있다.

아무튼, 대략적인 control skim 은 다음과 같다. Optimal control 을 사용해서 아래로 처져있는 pendulum 을 equilibrium point 근처까지 올려놓는다. 그 다음, linear control 로 전환하여서 stability 를 보장받을 수 있다. 또한, 이렇게 하는 다른 이유중에 하나는, optimal control 은 open loop control 이고, linear control 은 보통 feedback control 이기 때문이다.

그럼, 먼저 optimal control 부터 design 해 보자. 일반적인 setting 을 보자. 일반적으로 nonlinear 이고, 쉽게 하기 위해서 time invariant system 이라고 가정하자. 그러면, System 은 아래와 같이 주어진다.

\[ \dot{x}=f(x,u) \]

내가 원하는 control 은 다음을 성립하는 것이다.

\[ u^{*}=\arg \min_{u} \left\{ h(x(t_f),t_f) + \int_{0}^{t_f} g(x(t),u(t),t) dt \right\} \]

여기서 \(h(x(t_f),t_f)\) 는 final state 값에 대한 penalty 를 줘서 최종적으로 state 가 내가 원하는 state (여기서는 equilibrium point) 로 최대한 가까이 가도록 하는 것이다. \(\int_{0}^{t_f} g(x(t),u(t),t) dt\) 는 시작부터 끝날 때 까지 state 와 control effort (또는 입력, 전기비용, 모터의 파워 등등) 를 penalty 로 준 것이다. 여기서 \(g(x(t),u(t),t)\) 를 잘 정해주면 state 값과 control effort 를 적절하게 사용하면서 원하는 결과를 얻을 수 있다.

여기까지, optimal control 의 일반적인 이야기를 했고, 위의 optimal control 을 어떻게 푸는가는 또 다른 이야기이다. 다르다기 보다는, 위의 조건을 만족시키기 위한 \(u\) 의 necessary condition 을 유도해 내는 것이 상당히 복잡하고, 약간의 수학적 지식이 필요하므로, 여기서는 생략하겠다는 뜻이다. 참고로, 위 식에서의 optimization 은 단순한 몇몇의 constant parameter 를 찾는 것이 아니라, 일정한 시간 \(t \in \left[0,t_f \right]\) 동안 내가 원하는 performance 를 낼 수 있는 control \(u\) 의 sequence, 즉 function 을 찾는 것이다. 다른 말로 하면 Functional space 를 다루게 된다.

그럼, \(u\) 는 어떻게 찾을까? 이제부터는 조금 더 세부적인 내용이므로, 잘 모르겠으면, "그렇구나" 하고 넘어가는 것이 더 좋을 듯 하다. 아무튼, \(u\) 를 찾기 위해서는 먼저 Hamiltonian, \(H\) 을 먼저 정의해야 한다. \(H\) 는 다음과 같이 정의한다.

\[ H \overset{\Delta}{=} g(x(t),u(t),t) + p^T(t) f(x(t),u(t)) \]

여기서 \(p(t)\) 는 Lagrange multiplier 이다. 왜냐하면 system dynamics 인 \(\dot{x}=f(x,u)\) 가 하나의 equality constraint 로 취급되기 때문이다. 역시 여기서 주의하여 볼 것은 보통의 optimization 과는 다르게, Lagrange multiplier 가 constant 가 아니라 시간의 함수라는 점이다. 눈치빠른 사람은 \(h(x(t_f),t_f)\) 가 \(H\) 에 포함이 안되어 있는 것을 느꼈을 것이다. \(h(x(t_f),t_f)\) 는 boundary condition 으로 사용될 것이므로, 조금 뒤에 나온다.

그렇다면, \(u\) 가 \(u^{*}\) 로 되기 위한 necessary condition 은 무엇인가? 유도과정은 앞에서 설명했듯이 생략하도록 하고 결과만 보면 다음과 같다.

\[ \dot{x}^{*}=\frac{\partial H}{\partial p}\left(x^*(t),u^*(t),p^*(t),t \right) \] \[ \dot{p}^{*}=-\frac{\partial H}{\partial x}\left(x^*(t),u^*(t),p^*(t),t \right) \] \[ 0=\frac{\partial H}{\partial u}\left(x^*(t),u^*(t),p^*(t),t \right) \]

이다. 위 3가지 조건은 항상 성립되어야 하고, boundary condition 의 종류에 따라 아래의 조건을 성립해야 한다.

\[ \left[ \frac{\partial h}{\partial x} \left(x^*(t_f),t_f \right) -p^*(t_f) \right]^T \delta x_f + \left[ H(x^*(t_f),u^*(t_f),p^*(t_f),t_f) + \frac{\partial h}{\partial t} \left(x^*(t_f),t_f \right) \right] \delta t_f =0 \]

이 결과를 우리 예제에 적용해 보자. 우리의 final state 는 이미 정해져 있다. \(x_f=[0,0,0,0]^T\) 이다. 하지만, final time \(t_f\) 는 정해져 있지 않다. 그러므로, Eq (9) 에서 \(\delta x_f=0\) 이고, \(\delta t_f\) 는 모든 임의의 숫자이므로, boundary condition 은 아래와 같아진다.

\[ \left[ H(x^*(t_f),u^*(t_f),p^*(t_f),t_f) + \frac{\partial h}{\partial t} \left(x^*(t_f),t_f \right) \right]=0 \]

이제, 우리의 \(h(x(t_f),t_f)\) 와 \(g(x(t),u(t),t)\) 가 무엇인지만 알면 문제는 어느정도 풀릴 것 같다. \(h(x(t_f),t_f)\) 와 \(g(x(t),u(t),t)\) 는 설계자의 고유권한이므로, 특별한 지침이 없다면 내 마음대로 정해도 된다. 물론, 그 설계자의 insight 에 따라서 성능이 달라지겠지만. 이번 예에서는 다음과 같이 정했다.

\[ h(x(t_f),t_f)=x(t_f)^T M x(t_f) \] \[ g(x(t),u(t),t)=x(t)^T Q x(t)+u(t)^T R u(t) \]

Eq (11) 에서 보듯이 \(h(x(t_f),t_f)\) 가 시간의 함수가 아니므로 Eq (10) 은 아래와 같이 간단해 진다.

\[ H(x^*(t_f),u^*(t_f),p^*(t_f),t_f)=0 \]

한가지 더 추가하면, Eq (3) 과 Eq (12) 에서 Hamiltonian \(H\) 가 시간의 함수가 아니고, final time 이 정해져 있지 않으므로, Pontryagin 의 증명에 의해서

\[ H(x^*(t),u^*(t),p^*(t)) \equiv 0, \quad t \in \left[ 0,t_f\right] \]

이다.

수식이 너무 많이 나오니까 무슨 소리 하는지 잘 모를 수도 있을것 같다. 더 간단히 설명하려니까 내 머리가 아프고, 그래서 그냥 계속 진행하는 것이 좋을 듯 하다. 그러면, 위의 식들을 어떻게 써먹어야 하나?

일단, Algebraic equation 인 Eq (8) 을 성립시키는 \(u\) 를 찾는다. 그리고 이것을 Differential equation 인 Eq (6), Eq (7) 에 대입한다. 이렇게 대입한 후에 얻은 Differential equation 을 Reduced Differential Equation (RDE, 주의…Riccati DE 아님…) 라고 하자. 그러면 unknown 의 갯수는 \(x(t)\) 가 n 개 이고, \(p(t)\) 가 n개, 그리고 final time \(t_f\) 1 개를 합쳐서 총 2n+1 개가 된다. 그리고, RDE 가 모두 2n 개이고, boundary condition 1 개가 있으므로 RDE 를 풀 수 있을 것 같아 보인다. \(x(t)\) 의 initial condition 은 \(x(0)=[\pi,0,\pi,0]^T\) 라고 하자. 하지만, \(p(t)\) 의 initial condition 을 알지 못하므로, 사실상 풀 수가 없다. 그렇다고 가만히 있을 수는 없지. RDE 와 Eq (13) 을 성립시키고, \(x(t_f)=[0,0,0,0]^T\) 를 만족시키는 \(p(t)\) 의 initial condition 과 \(t_f\) 를 찾아주는 optimization 을 한번 더 해주면 된다.

그렇게 해서 나온 \(p(t)\) 의 initial condition 과 \(t_f\) 를 Matlab 의 ode45에 대입하고, 다시 RDE 를 풀면 \(x(t)\) 와 \(p(t)\) 를 시간의 함수 (sequence) 로 얻어낼 수 있다. 이렇게 얻은 \(x(t)\) 와 \(p(t)\) 를 Eq (8) 에서 얻은 \(u^*(t)=u(x^*(t),p^*(t))\) 에 대입하면 \(u^*(t)\) 를 얻을 수 있다. 이제 \(u^*(t)\) 를 얻었으므로 이것과 \(x(0)\) 을 Matlab 의 ode45 에 대입하여 Eq (3) 을 풀면 \(x(t_f)\) 가 equilibrium point 에 근접하게 된다. 이제 남은 것은 control 을 linear control 로 바꾼 뒤에 stabilize 시키면 된다.

이제 Linear controller 를 설계해 보자. 먼저, 저 위에 있는 nonlinear 운동방정식을 equilibrium point 근처에서 linearization 해야 한다. Linearization 결과로 Eq (3) 은 아래와 같은 식으로 변형된다.

\[ \dot{x}(t)=Ax(t)+Bu(t) \\ A= \left. \frac{\partial f}{\partial x} \right|_{x=x_{equil}} \\ B= \left. \frac{\partial f}{\partial u} \right|_{x=x_{equil}} \]

Linear controller 에서 사용할 \(u(t)\) 는 LQR 을 사용하여 구하도록 하자.

\[ u^*=\arg \min_u \left\{ \int_0^\infty x(t)^T Q x(t) + u(t)^T Q u(t) dt \right\} \]

Riccati equation 을 풀어주는 K 를 찾아주면 되며, Matlab 의 lqr 이라는 함수를 쓰면 자동으로 찾아준다. 그 결과 \(u(t)\) 는 다음과 같은 형태를 갖는다.

\[ u^*=-Kx(t) \]

결과적으로, state feedback 이 된다.

이제, 다 된것 같다. Linear controller 로 변환되는 시점을 조금 넉넉하게 잡아서 \(\theta_1,\theta_2 \in \left[-\frac{\pi}{3},\frac{\pi}{3}\right]\) 로 두었다.

아래는 그 결과를 Animation 으로 보여준 것이다. 첫번째 두개는 Optimal control 과 linear control 을 함께 사용한 결과이고, 마지막 것은 단순히 Linear control 만 사용한 것이다.

얼핏 보기에는 마지막 번째의 control 이 좋아보인다. 마지막 것은 linear control 만 사용한 것이므로, 사실상 말이 안되는 control 이다. 왜냐하면 swing-up phase 에서는 Linearized system 이 double pendulum 을 제대로 나타낼 수 없으며, 그 결과는 사실상 틀린 것이기 때문이다. 또한, Linear control 은 오차가 크면 큰 만큼 더 큰 command input 을 주기 때문에 엄청나게 큰 입력을 모터에 주게 된다. 그 결과 pendulum 이 갑자기 위로 올라가게 되고, 우연히 equilibrium point 에 가까이 가게 되어서 control 이 되는 것이다. 그리고, linear control 이 만들어내는 출력은 현실적으로 불가능한, 즉 모터가 감당할 수 없는 출력이기 때문에, linear control 만 사용하는 것은 적절치 않다. 첫번째나 두번째와 같이 swing-up phase 에서 optimal control 이나 다른 nonlinear control 사용해야만 모터가 감당할 수 있는 출력을 만들 수 있으며, 첫번째와 같이 한번 정도 흔들어 주는 control 입력이 가능하게 된다.
